Dubbele adressering
Ons systeem is een bussysteem.
Dat betekent dat iedere deelnemer (module) een eigen identiteit moet krijgen.
Deze bestaat uit een groep en een adres.
Door een foute manipulatie of een onoplettendheid, kan het gebeuren dat je op een gegeven moment een 'dubbele adressering' vast stelt.
Voor modulaire toestellen is de oplossing heel eenvoudig: voer de adresseer-instructie opnieuw uit met de juiste module.
Voor zwevende toestellen is het iets moeilijker.
We leggen het uit aan de hand van een voorbeeld:
Gegeven: je hebt 2 modules 'Inkom (1.1)', bijgevolg heb je een tweede module 'Keuken (1.2)' die je niet kan bedienen.
De basis van een technische interventie is altijd het opvragen van de versie.
Dat is en blijft de belangrijkste knop tijdens het in dienst nemen van een installatie.
Je vindt deze knop, aan de rechterkant van het scherm, bovenaan de busmonitor.
De eerste twee regels in het scherm zorgen voor het commando 'Versie opvragen'
In dit geval heb je de module 'Inkom' geselecteerd met adres 1 in groep 1.
Vandaar dat op de tweede regel in de busmonitor 'Select 1 1' te zien is.
De module 1.1 antwoordt hierop door haar versie op de bus te zenden.
In het voorbeeld is dat dus de derde regel: 'Versie OK: 11 24' (Origineel zou daar staan System 11 24, maar dat hebben we al vertaald naar 'Versie OK'
In onder de streepjes lijn, zie je een vierde regel, met hetzelfde antwoord als op de derde regel.
Dat is dus het antwoord van een tweede module. En dat mag niet.
Er zijn nu dus twee modules die antwoorden op 'Inkom(1.1)'
Waarschijnlijk weet je nu niet welke module de 'tweede' is, dus moet je op zoek naar een module die zou moeten antwoorden, maar die dat niet doet.
In ons voorbeeld hebben we een module 'Keuken(1.2)

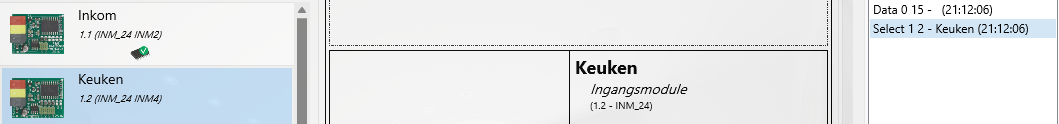

Als we ze selecteren en de versie ervan opvragen, zien we:
Je ziet de vraag uit de software komen, maar er komt geen enkel antwoord.
In de praktijk zit er dus een module in de keuken, maar ze heeft dus het adres van de Inkom.
Om helemaal zeker te zijn, en niet in een cirkeltje rond te draaien, haal je nu eerst de module in de keuken van de bus.
En je plugt ze er meteen weer op.
Wacht een 10-tal seconden om de module te laten op starten.
Als ze opstart met 'System 1.1', heb je de juist (of in dit geval de foute) module gevonden.
Ga als volgt te werk om dit euvel van de baan te helpen:
1. Haal de module 'Inkom(1.1)' van de bus. Inderdaad, de 'goede' module haal je nu van de bus en de 'foute' module blijft op de bus!
2. Open de 'Memberslijst'
3. Selecteer de module 'Inkom(1.1)'. Inderdaad, de 'goede' module, want de 'foute' module heeft de groep en adres van de 'goede'.
4. Bovenaan, in het midden, staat een knop met een potlood (Open de meest geavanceerde instellingen)
5. Klik bij 'Member/module naar fabrieksinstellingen brengen' op 'Uitvoeren'.
Na een twintigtal seconden zal de 'slechte' module opnieuw het fabrieksadres hebben en zich in jouw systeem gaan gedragen als 'nieuwe module'.
6. Haal de module van de keuken nu van de bus.
7. Plug de module opnieuw op de bus, en je zal zien dat je een blauwe knop krijgt, zodanig dat je deze 'nieuwe module' nu kan koppelen aan de 'Keuken'
8. Uiteraard plug je nadien ook weer de module van de inkom op zijn plaats.
Maar voor je dat doet, wil je natuurlijk 100% zekerheid.
Vraag de versie van de 'Inkom' op en die mag dus niet antwoorden tot je de module van de 'Inkom' op de bus hebt geplugd.
Wanneer je de versie opvraagt, moet je dus 3 regels zien (2 van de vraag en slechts 1 antwoord).
