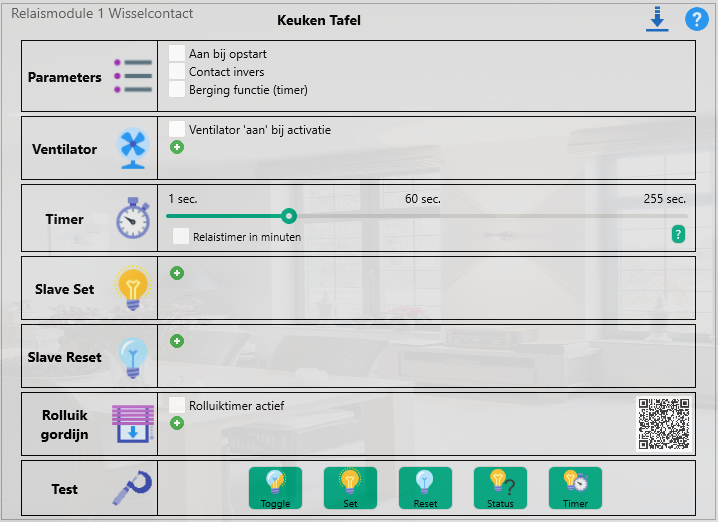

Parameters:

  • Aan bij opstart: Als de module onder spanning komt, wordt de toestand onmiddellijk 'Set', waardoor je de lamp kan laten branden.
    Voorbeeld: in en om de technische ruimtes kan je deze functie activeren, waardoor je na een panne, weer zo snel mogelijk terug licht hebt.
  • Contact Invers: Voor een verhoogde bedrijfszekerheid kan je het contact 'omgekeerd' aansluiten, waardoor het licht kan branden op het moment dat de busspanning van de module gehaald wordt.
    Als je besluit dat een RLM gemiddeld meer uren per dag 'aan' is dan 'uit', kan je deze ook inverteren. Dan is de RLM, intern, in rust terwijl hij 'actief' is, en dat betekent dan weer een energiebesparing.
  • Berging functie: Dit is een timer functie die ervoor zorgt dat het licht automatisch uitschakelt. De standaard werking (Toggle: aan/Toggle: uit) blijft behouden, maar wanneer je het licht vergeet uit te doen, doet deze functie dat voor je.


Ventilator:
Selecteer welke module je wil aansturen als 'Ventilator'.
Dat wil zeggen dat je een tweede module (meestal een Ventilator, vandaar de naam) automatisch kan laten aansturen.

  • AAN: Wanneer dat gebeurt, kan je selecteren met het vinkje 'Ventilator 'aan' bij activatie.
    • Vinkje aan: De 'Ventilator' wordt met 'Set' aangestuurd als deze RLM aan gestuurd wordt.
    • Vinkje uit: De 'Ventilator' wordt met 'Reset' aangestuurd als deze RLM aan gestuurd wordt.

Hierdoor kan je kiezen of de ventilator al gaat draaien als het licht van het toilet aangaat, of net niet.

  • UIT: Als deze RLM uitschakelt, wordt de 'Ventilator' altijd met een 'Timer'-functie aangestuurd


Merk op dat deze RLM dus de verlichting aanstuurt en dat een tweede RLM de ventilator aanstuurt.
Deze RLM stuurt, bij het uitschakelen, dus altijd de timer functie van de 'Ventilator' (de tweede RLM) aan.
Hoe lang de ventilator na draait, bepaal je dus niet in deze RLM, maar in de tweede (die van de ventilator dus).


Timer:

Geef aan hoe lang de timer van deze RLM loopt.
Elke timerwaarde is altijd een getal tussen 0-255 (standaard: seconden).
Als de de waarde in minuten wil, vink je 'Relaistimer in minuten' aan.


Slave Set:

Bepaal hier welke Member je wil aansturen wanneer deze RLM aan gaat (Bij 'Set' dus).


Slave Reset:

Bepaal hier welke Member je wil aansturen wanneer deze RLM uit gaat (Bij 'Reset' dus).


TIP: Slave Set en Slave Reset kan je apart invullen en gebruiken.
Merk ook op dat je ook slechts 1 van de twee kan invullen.
Stel dat je in de garage een 'doorgangsverlichting' hebt die dagdagelijks gebruikt wanneer je thuiskomt of vertrekt.
Aan de andere kant hangt ook nog een 'werkbank verlichting'.
Die gebruik je dus alleen bij het klussen, wanneer je alle verlichting laat branden.
Als je klaar bent, gaat de verlichting weer op automatisch, en als de 'doorgangsverlichting' uit gaat, schakelt die automatisch de 'werkbank' verlichting uit.


Rolluik/gordijn:

Bepaal hier welke Member de opponent van deze module is voor de aansturing van een rolluik motor.

Gebruik de QR code om meer duidelijkheid te krijgen i.v.m. het aansluiten van rolluik motoren, of ga via deze link.


Test:

Met deze knoppen kan je de module rechtstreeks aansturen.

  • Contact omschakelen (Toggle)
  • Contact inschakelen (Set)
  • Contact uitschakelen (Reset)
  • Toestand van het contact opvragen (Status)
  • Contact tijdelijk inschakelen(Timer)
