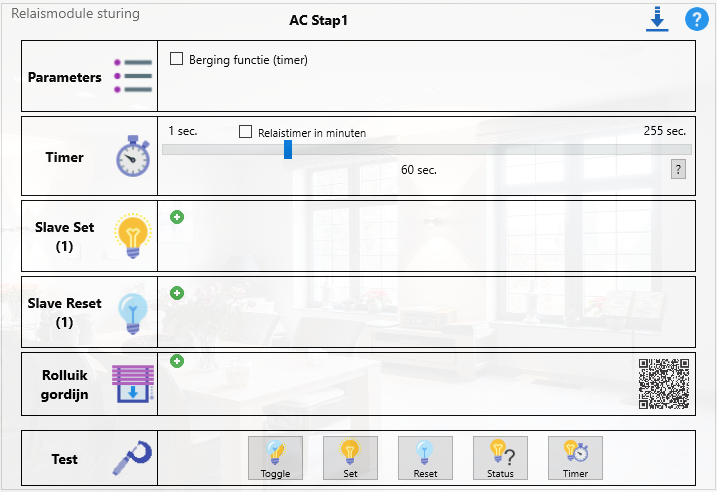

Parameters:

Berging functie: Dit is een timer functie die ervoor zorgt dat het licht automatisch uitschakelt. De standaard werking (Toggle: aan/Toggle: uit) blijft behouden, maar wanneer je het licht vergeet uit te doen, doet deze functie dat voor je.


Timer:

Geef aan hoe lang de timer van deze RLL loopt.
Elke timerwaarde is altijd een getal tussen 0-255 (standaard: seconden).
Als de de waarde in minuten wil, vink je 'Relaistimer in minuten' aan.


Slave Set:

Bepaal hier welke Member je wil aansturen wanneer deze RLM aan gaat (Bij 'Set' dus).


Slave Reset:

Bepaal hier welke Member je wil aansturen wanneer deze RLM uit gaat (Bij 'Reset' dus).


TIP: Slave Set en Slave Reset kan je apart invullen en gebruiken.
Merk ook op dat je ook slechts 1 van de twee kan invullen.
Stel dat je in de garage een 'doorgangsverlichting' hebt die dagdagelijks gebruikt wanneer je thuiskomt of vertrekt.
Aan de andere kant hangt ook nog een 'werkbank verlichting'.
Die gebruik je dus alleen bij het klussen, wanneer je alle verlichting laat branden.
Als je klaar bent, gaat de verlichting weer op automatisch, en als de 'doorgangsverlichting' uit gaat, schakelt die automatisch de 'werkbank' verlichting uit.


Rolluik/gordijn:

Bepaal hier welke Member de opponent van deze module is voor de aansturing van een rolluik motor.

Gebruik de QR code om meer duidelijkheid te krijgen i.v.m. het aansluiten van rolluik motoren.
Let erop dat deze module NOOIT gebruikt mag worden om een rolluik motor rechtstreeks aan te sturen.
Deze module mag enkel signaalcontacten aansturen.


Test:

Met deze knoppen kan je de module rechtstreeks aansturen.

  • Contact omschakelen (Toggle)
  • Contact inschakelen (Set)
  • Contact uitschakelen (Reset)
  • Toestand van het contact opvragen (Status)
  • Contact tijdelijk inschakelen(Timer)
