Zwevende modules worden meestal gekenmerkt door de Wago aansluiting, en hebben niet altijd een vaste montage wijze.
bv de INM’s worden in de inbouwdozen achter de drukknoppen gestoken.

Aangezien alle modules van hetzelfde type met hetzelfde fabrieksadres geleverd worden, worden deze modules één-voor-één aangesloten en onmiddellijk ‘gelinkt’.

Meerdere modules van hetzelfde type tegelijk aansluiten, is uitgesloten zolang ze hun fabrieksadres nog hebben.



1. Standaard manier


  • Als je al meerdere INM's aangesloten had, haal ze dan NU van de bus.
  • Haal de WAGO klemmen van de modules.
    Verbind alle kabels op de aftak punten en sluit de WAGO klemmen aan.
  • Meet de spanningen na en start de software op.
  • Plug nu de eerste module op de WAGO
  • Onderaan in de busmonitor krijg je een blauwe knop. Klik erop om het linken te starten.

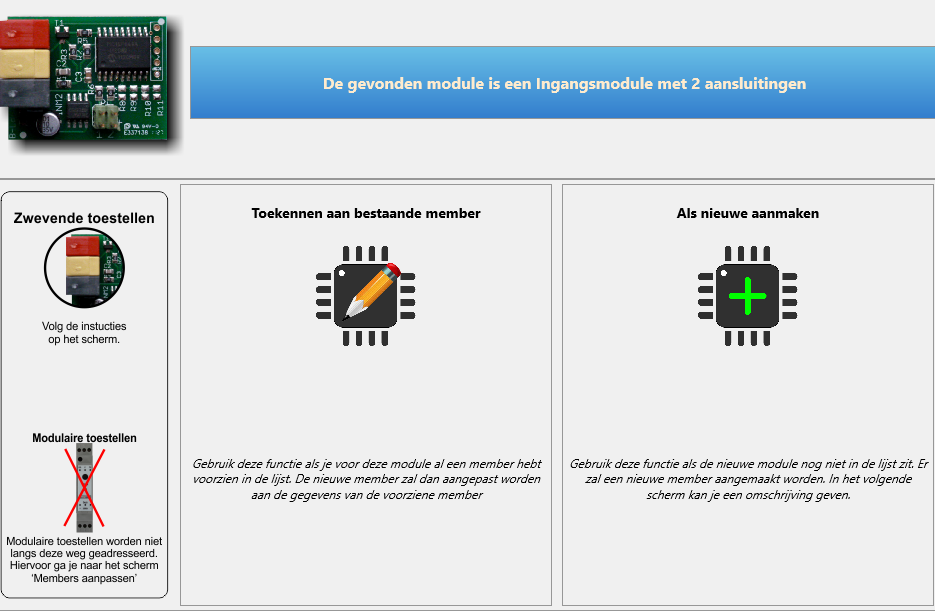

    De software geeft details weer van de gevonden module. Selecteer “Als nieuwe aanmaken”
  • Het “Toevoegen”- scherm opent op dit moment, met vooraf ingevulde gegevens.
    Geef de gewenste naam voor de module in
  • Klik op “Toevoegen”.
  • De software vraagt nu, ter controle, de versie van de module op.
    Het resultaat wordt d.m.v. de groene led in de busmonitor weergegeven.
    Indien het een foute versie is, zal de software de aanpassing automatisch maken, indien mogelijk.
  • Sluit de volgende zwevende module aan en herhaal de vorige stappen



Opmerkingen:

• Als je in je set een R4I6 hebt, zit er in die behuizing, naast 4 RMM's ook een INM.

In dit geval is deze INM GEEN zwevende module en moet ze aangemaakt worden als modulair toestel.

Ga dus naar 'Toevoegen' en selecteer INM.

• De software kan alleen nieuwe zwevende toestellen herkennen op het moment dat ze opstarten.

Mocht hier een of ander fout lopen, haal de module dan terug van de bus en plug ze er terug op.


2. Reeds aanwezig in de lijst

Als je om een of andere reden een module vervangt/vernieuwt, dan staan de gegevens van de 'huidige' module nog in de software.

De member zit nog altijd in de software, maar er komt een nieuwe module op die plaats.

Daarom gaan we nu de nieuwe module linken aan de correcte gegevens.

Als je ze van de bus haalt en een nieuwe op de WAGO plugt, krijg je dezelfde blauwe knop in de busmonitor.

Je kan nu kiezen voor 'Toekennen aan bestaande member'.

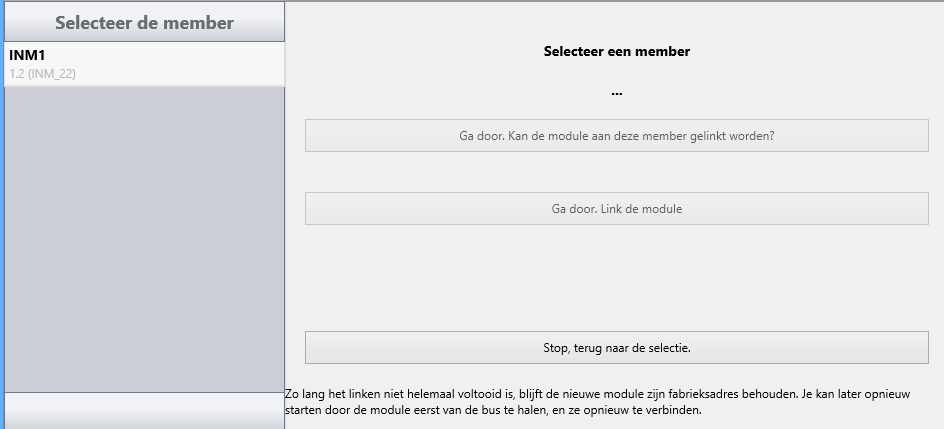

  • Aan de linkerkant kan je alle members kiezen waaraan je deze module kan linken.
  • Merk op dat alleen de INM's weergegeven worden als de nieuwe module een INM is.
    Je kan ze op dit moment nog niet linken, want de software moet nog een controle uitvoeren.



  • Selecteer een member waaraan je de nieuwe module wil koppelen.
  • Gebruik de bovenste knop om na te kijken of we deze module nu kunnen linken.
  • Wacht tot de software de gegevens verzameld heeft.
  • Als het resultaat positief is, klik dan op 'Link de module'


  • Als het resultaat negatief is, geeft de software de volgende boodschap.
  • Dit wil zeggen dat er nog een andere module met dezelfde groep en adres op de bus zit.
  • Zoek deze eerst op, en zorg hier voor een oplossing.



  • De software vraagt nu, ter controle, de versie van de module op.
    Het resultaat wordt d.m.v. de groene led in de busmonitor weergegeven.
    Indien het een foute versie is, zal de software de aanpassing automatisch maken, indien mogelijk.
