Logische functies
1. Beginnen met logische functies

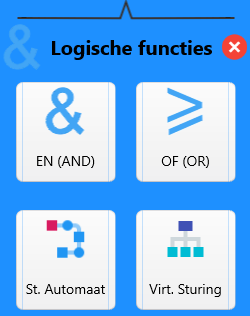

Het scherm voor het instellen van de logische functies kan je bereiken via het hoofdscherm.
Klik op de knop 'Logica' om het scherm te openen
Kies dan de functie die je wil bewerken
Elke RLM in je installatie is de host van 3 logische functies:
- Een And(En) functie
- Een OR(Of) functie
- Een StappenAutomaat (welke in verouderde handleidingen of software ook 'Loop' kon genoemd zijn. Als je nog 'domoruptors' in je systeem hebt, ken je ze misschien onder de term 'Cyclus')
De And en Or functies verklaren zichzelf.
De StappenAutomaat is een functie die, na een startcommando, een reeks instructies kan uitvoeren.
De meest gekende functie waarvoor wij een StappenAutomaat gebruiken, is een 'Alles uit'.
Naast deze, standaard, logische functies, hebben we ook nog de 'Virtuele Sturingen'.
Deze worden gehost in de INM's en geven ons systeem bijna onbeperkte mogelijkheden.
Bij het aanmaken, zal de software zelf een host voorstellen.
We bieden daarom altijd de meest recente versies aan, zodat je kan genieten van de beste mogelijkheden.
Mocht je, om een of andere reden, toch zelf de host van je functie willen bepalen, kan dat uiteraard ook.
In elk scherm krijg je, rechts bovenaan, een aantal knoppen waarmee je heel snel tussen de verschillende logische functies kan wisselen.
Daarnaast heb je ook nog de 'Programmeer'- en de 'Help'-knop.
BELANGRIJK:
We gaan ervan uit dat je software met je systeem verbonden is als je deze functies gaat bewerken.
Alle wijzigingen worden immers onmiddellijk naar de module geschreven.
In deze handleiding hebben we het over de software.
Als je meer wil weten over de interne werking van een logische functie (hoe een And/Or-functie werkt) verwijzen we je graag door naar onze catalogus.
https://b-logicx.be/DataSheet/B_Logicx_Catalogus.pdf Achteraan staan alle functies in detail uitgelegd
Vanaf de software versie 2.0.9.0 zijn de schermen van de logische functies helemaal vernieuwd.
Voor de gebruikers die uitsluitend B-Logicx materiaal in hun systeem hebben, is er weinig gewijzigd.
Voor de gebruikers die ook nog Procontrol materiaal in hun systeem hebben, is er goed nieuws: Ook de oude logische functies zijn mee opgenomen in deze schermen.
Je hoeft dus niet meer in aparte schermen naar andere types op zoek.
In het scherm van de And-functies heb je nu meteen alle functies in hetzelfde overzicht.
De Procontrol modules hebben uiteraard beperktere mogelijkheden, maar deze zijn allemaal voorzien in het scherm.
Onderaan in het overzicht van elke functie geven we de beperkingen en aandachtspunten weer.
