Het probleem:

Het gebeurt regelmatig dat, bv in een gang of inkomhal, het niet volstaat om het licht aan te sturen met slechts 1 bewegingsmelder.
Je moet dan met twee (of meer) bewegingsmelders hetzelfde licht aansturen.


Als je dan, zoals gewoonlijk, elke bewegingsmelder zomaar hetzelfde licht laat aan (en uit) sturen, kan je onverwachte resultaten krijgen.

Het meest voorkomende probleem lijkt dan dat een bewegingsmelder na een tijdje, voor een bepaalde tijd 'niet meer werkt'.

Veel is dus afhankelijk van hoe je de bewegingsmelders (of in welke volgorde) activeert

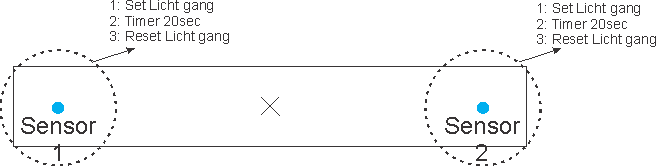

Waarom dit kan fout lopen:

Actie

Timer 1

Timer 2

Je gaat van links naar rechts door de gang en activeert Sensor 1. Het licht gaat aan.

20

0

Je gaat verder naar rechts en je activeert Sensor 2. Ook deze stuurt het licht aan.

12

20

Beide timers in de sensoren zijn nu actief en tellen continu af. Het licht is aan, dus ondernemen ze geen actie meer.

8

16

Je komt nu terug in de buurt van Sensor 2. Je triggert dus zijn timer en die van Sensor 1 loopt af.

0

20


Het gevolg is dus dat Sensor 1 het licht nu uit stuurt, terwijl je nog voor Sensor 2 staat, en zijn timer nog loopt.

Je staat nu in het donker en de timer van Sensor 2 moet eerst afgelopen zijn voor hij het licht terug kan inschakelen.
Dit is dus het moment dat je denkt dat Sensor 2 'niet werkt'.


De oplossing:

is vrij eenvoudig.

Je activeert een of-functie in het scherm van de Logica en de sturing wordt via SoftwareMembers doorgegeven.


De te nemen stappen:

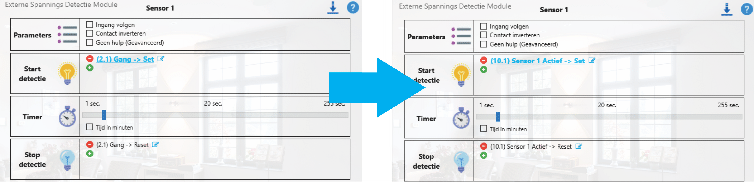

1. Ga naar Sensor 1 en wijzig de eerste regel.

2. Selecteer 'Toon alleSoftwareMembers' en klik op 'Nieuwe toevoegen' (onderaan)

3. Geef de nieuwe naam 'Sensor 1'

4. Kies de functie 'Set'



5. Herhaal stap 1-4 voor de tweede sensor. (En eventueel voor meerdere sensoren die hetzelfde licht moeten bedienen.)


Je hebt nu 2 sensoren die elk een andere SoftwareMember aansturen, maar nu brandt het licht nog niet.

Deze 2 SoftwareMembers zullen we nu via een of-functie het licht laten aansturen.

6. Open daarom het scherm van de 'Logica'



7. Kies voor 'Nieuwe functie'

8. Selecteer de 'Or-functie' (Of-functie)

9. Volg de instructies op het scherm en selecteer een RLM

10. Klik op 'Volgende' en geef een duidelijke omschrijving voor deze functie (bv 'Gang via sensors')

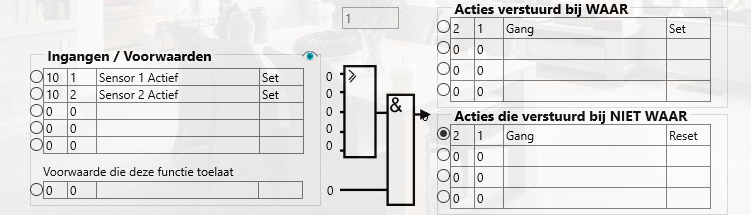

11. Vul de functie zelf in volgens onderstaand voorbeeld



Uit dit voorbeeld kan je afleiden dat de verlichting van de Gang zal branden als een van de twee sensoren actief is, en pas zal uitgaan wanneer beide sensoren niet meer actief zijn.
